Werkzeuge:
- 0,3 mm Fühlerlehre
- Raise3D Premium PLA-Filamente (x2)
Eine Fühlerlehre ist im Zubehörkit enthalten, das ursprünglich mit dem Drucker geliefert wurde.
Wann muss ich die Düsenhöhe neu kalibrieren?
Kalibrieren Sie die Düsenhöhe, wenn Sie:
- Das linken austauschbaren Hotend mit dem rechten austauschen
- Ein neues austauschbares Hotend ersetzen
- Ein Bauteil am Hotend ersetzen, wie z. B. den Kühlkörper, die Düse oder das Halsrohr
Eine Neukalibrierung der Düsenhöhe ist nicht erforderlich, wenn Sie:
- Einen austauschbaren Hotend aus dem Extruder entfernen;
- Den Kühlventilator oder die Extrudersteuerplatine ersetzen.
Wie kalibriere ich die Düsenhöhe?
- Stellen Sie sicher, dass zwei Spulen Raise3D Premium PLA-Filamente in Ihrem Drucker geladen sind und dass der Drucker das Filament problemlos extrudieren kann. Weitere Informationen finden Sie im Support-Center unter „Pro3 Serie - Wie man das Filament lädt und entlädt“.

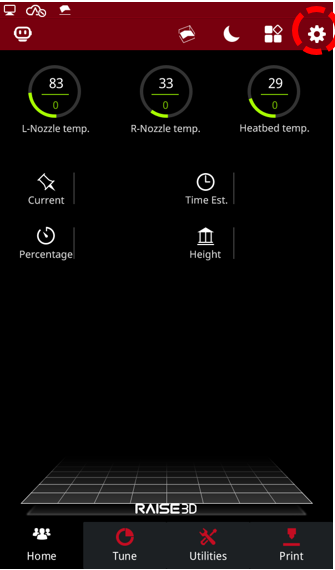

- Wählen Sie das „Einstellungen“-Symbol in der oberen rechten Ecke, um die Einstellungen zu öffnen.
.

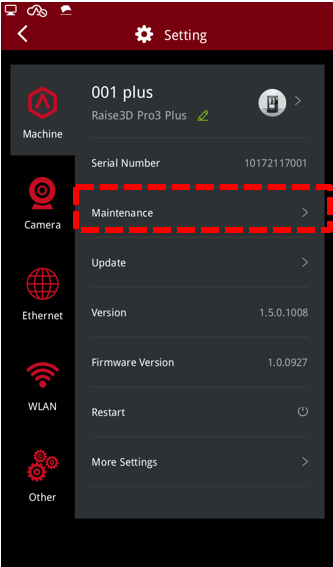

- Wählen Sie „Wartung“ auf der Registerkarte „Maschine“.

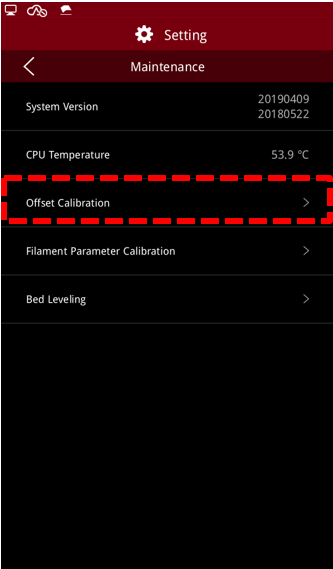

- Wählen Sie „Offset-Kalibrierung“.

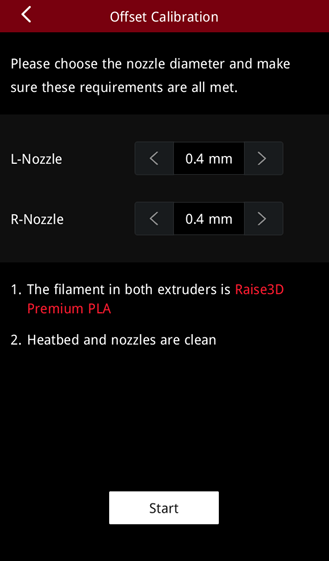

- Stellen Sie sicher, dass Ihr Drucker alle Anforderungen auf dem Bildschirm erfüllt, und wählen Sie dann „Start“.

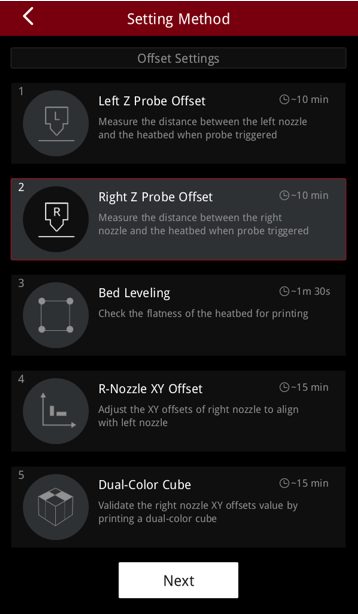

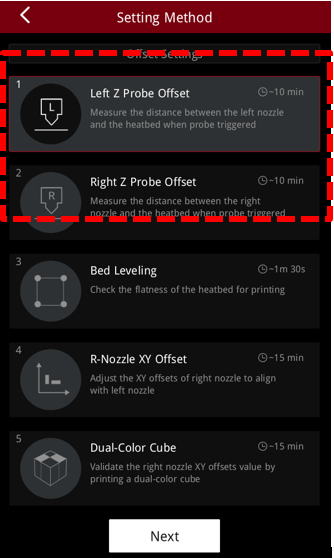

- Sie gelangen zur 5-Schritte-Offset-Kalibrierung. Führen Sie Schritt 1 und Schritt 2 aus. Schritt 1 ist der Linke Z-Sonden-Offset, und Schritt 2 ist der Rechte Z-Sonden-Offset. Diese Schritte zielen darauf ab, die Höhe der linken und rechten Düse relativ zur Bauplatte zu kalibrieren.

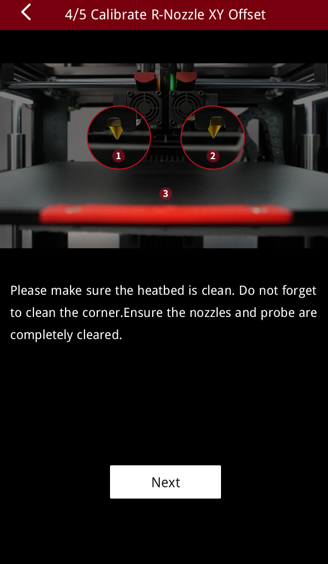

- Befolgen Sie die Anweisungen auf dem Bildschirm, um sicherzustellen, dass beide Düsen und die Bauplatte sauber sind, und wählen Sie dann „Weiter“, um fortzufahren.

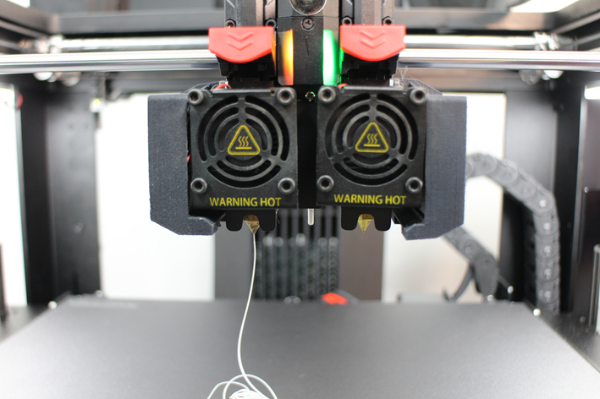

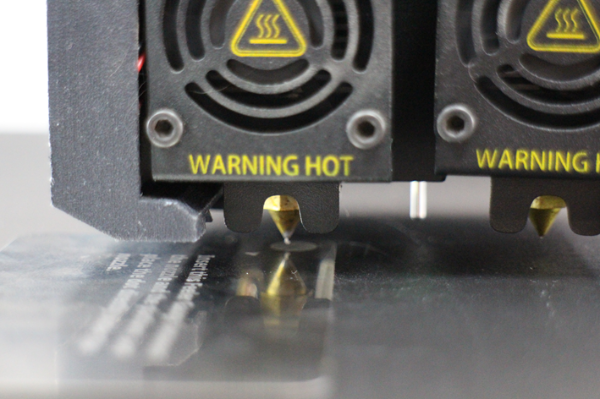

- Nachdem sich die Bauplatte nicht mehr bewegt, platzieren Sie eine 0,3 mm Fühlerlehre zwischen der linken Düsenspitze und der Bauplatte. Richten Sie den rauen Punkt der Fühlerlehre mit der Düsenspitze aus und bewegen Sie die Fühlerlehre vorsichtig, um auf Reibung zu prüfen.
Hinweis: Drücken Sie die Bauplatte nicht gewaltsam, wenn Sie die Fühlerlehre bewegen. Externer Druck auf die Bauplatte kann dazu führen, dass der Testwert abweicht.
- Wenn Sie Widerstand zwischen der Fühlerlehre und der Düsenspitze spüren, ist die Höhe optimal.
Wenn Sie keinen Widerstand spüren, drücken Sie auf dem Touchscreen den Aufwärtspfeil, um die Höhe der Bauplatte näher an die Düse anzupassen. Nachdem Sie ausreichend Reibung mit der Fühlerlehre spüren, drücken Sie die „Weiter“-Taste, um fortzufahren.
Hinweis:
Der Aufwärtspfeil verringert den Abstand zwischen der Bauplatte und der Düse. Der Abwärtspfeil erhöht den Abstand zwischen der Bauplatte und der Düse.
Beim Festlegen eines geeigneten Abstands sollten Sie die Fühlerlehre entfernen können, ohne die Düse zu verschieben. Wenn die Fühlerlehre die Düse verschiebt, ist dies ein Zeichen dafür, dass die Bauplatte zu nah ist, was zu Druckproblemen führen kann.

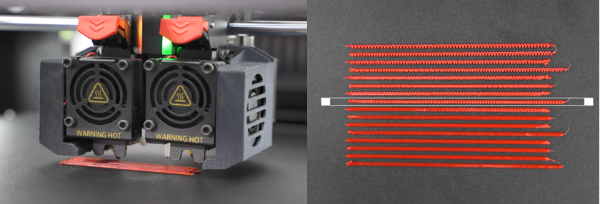

- Der Drucker heizt sich automatisch auf und druckt mehrere Testlinien, es sei denn, die Maschine ist für Hyper Speed-Druck konfiguriert. Der Kalibrierdruck für Hyper Speed besteht aus 9 Quadraten, die in einer 3x3-Konfiguration angeordnet sind. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Hyper Speed-Kalibrierung erfolgreich abzuschließen.

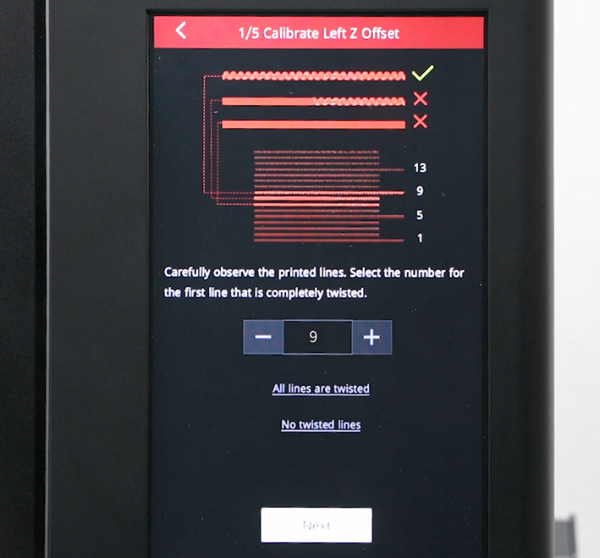

Beim nicht-Hyper Speed-Druck vergleichen Sie die gedruckten Testlinien mit dem Beispiel auf dem Bildschirm. Der Drucker fordert Sie auf, die erste vollständig verdrehte Linie auszuwählen.
- Wählen Sie beispielsweise die vollständig verdrehte Linie „9“ und dann „Weiter“, um zum nächsten Schritt zu gelangen.
Hinweis: Wenn zu diesem Zeitpunkt alle Linien verdreht sind oder keine verdrehte Linie vorhanden ist, drücken Sie die entsprechende Taste unten, um zur entsprechenden Lösung zu gelangen.

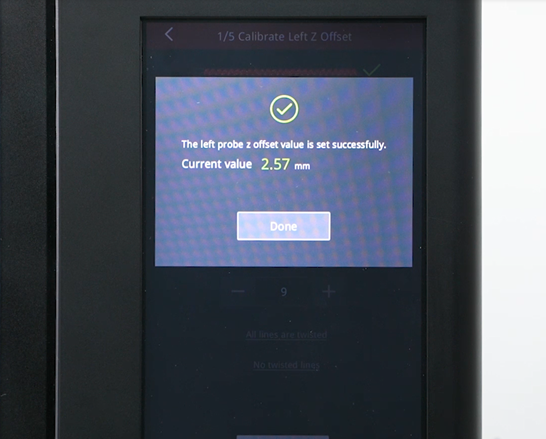

- Zu diesem Zeitpunkt hat der Drucker die optimale Höhe der linken Düse automatisch angepasst und zeigt den aktuellen Wert an. In unserem Beispiel beträgt die Höhe der linken Düse jetzt 2,57 mm.
- Als nächstes kalibrieren Sie die Höhe der rechten Düse ähnlich wie bei der linken Düse, indem Sie die oben genannten Schritte befolgen.
