Diese Anleitung zeigt Ihnen Schritt für Schritt, wie Sie den "Hotend" an der Raise3D Pro2 Serie 3D-Drucker austauschen. Das Überprüfen von "Build Plates" und "Filaments" ist in diesem Prozess enthalten, stellen Sie also sicher, dass Sie die folgenden Schritte befolgen und kontaktieren Sie uns bei Fragen.
Hier ist außerdem noch eine Videoanleitung von Raise3D:
Hotend Removal and Replacement for Pro2 Series 3D Printers
Benötigte Werkzeuge
2,5 mm Inbusschlüssel
1,5 mm Inbusschlüssel

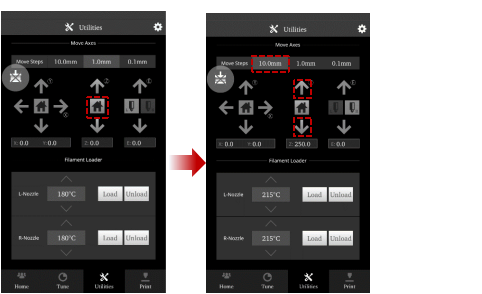

Der erste Schritt ist, sobald Ihr 3D-Drucker eingeschaltet ist, auf die Registerkarte "Utilities" zuzugreifen.
Senken Sie die Z-Achsen-Plattform, indem Sie die Pfeile auf dem Touchscreen des Geräts verwenden. Sehen Sie sich die folgenden Bilder an, um eine Referenz für die Position dieser Optionen zu erhalten.
Senken Sie die 3D-Druckerplatte, bis Sie genügend Platz haben, um Werkzeuge bequem innerhalb des Bereichs zu manövrieren (5-12 mm).
Entladen des Filaments
4. Überprüfen Sie in der Registerkarte "Utilities", dass die Temperatur für Ihr ausgewähltes Material eingestellt ist
(215℃ für Raise3D PLA).
Die Pfeile können verwendet werden, um die Temperatur bei Bedarf anzupassen. Drücken Sie als Nächstes die Schaltfläche "Unload", um zu beginnen.
Jetzt wird der 3D-Drucker beginnen, sich auf die festgelegte Temperatur zu erwärmen.
Sobald die Temperatur erreicht ist, wird die Schaltfläche "Unload" verfügbar.
Drücken Sie "Unload", um das "Filament" zu entnehmen.
Abkühlprozess

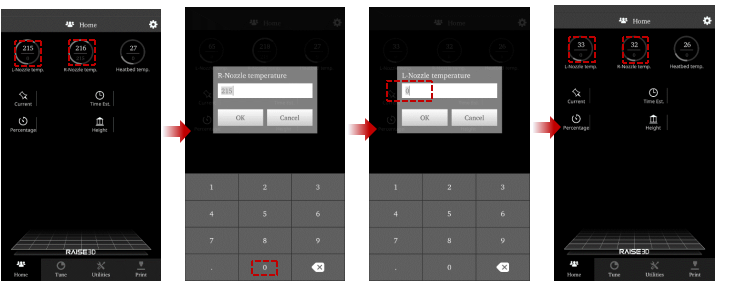

9. Öffnen Sie auf Ihrem Bildschirm die Registerkarte "Home" und klicken Sie auf die Option für die Düsennummer.
Stellen Sie im neuen Fenster die Temperatur auf 0 ein und drücken Sie OK.
Dieser Vorgang wird für beide Düsen empfohlen.
Es ist besonders wichtig, dass die Komponenten vollständig abkühlen, bevor Sie fortfahren. Hinweis: Wenn die "Extruders" die Umgebungstemperatur erreicht haben, können Sie den Drucker ausschalten.
Entfernen der Inbusschrauben

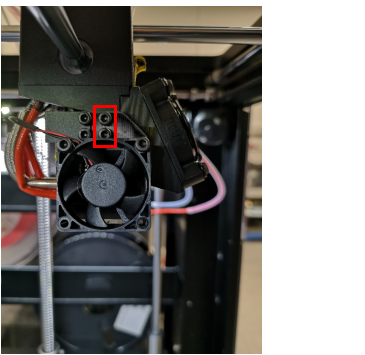

13. Entfernen Sie mit einem 2,5 mm Inbusschlüssel die beiden Schrauben, die den "Cooling Fan" mit einem 2,5 mm
Imbusschlüssel sichern.
Lösen der Schrauben im Heizblock

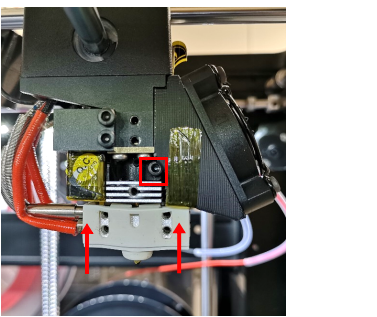

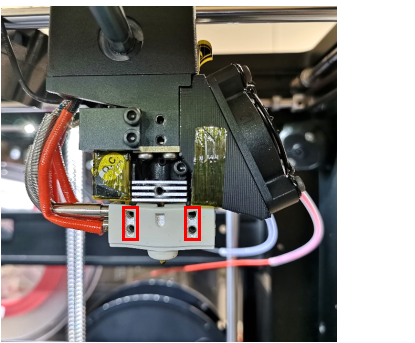

14. Lockern Sie die 4 Madenschrauben mit einem 1,5 mm Inbusschlüssel im Heizblock. Dadurch wird das "Hotend"
von der Verkabelung gelöst, die im nächsten Schritt entfernt wird.

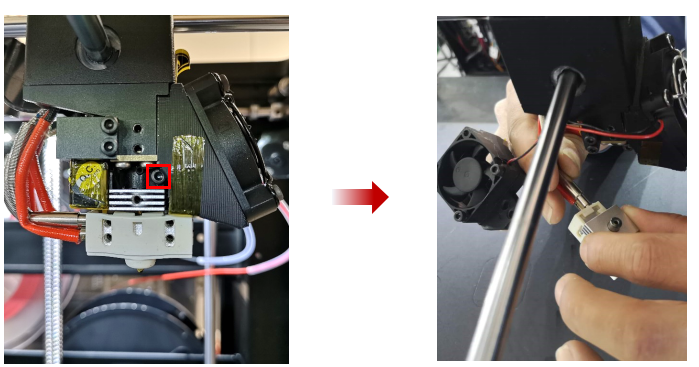

Lockern Sie die Befestigungsschraube, um das "Hotend" vom 3D-Drucker zu lösen.

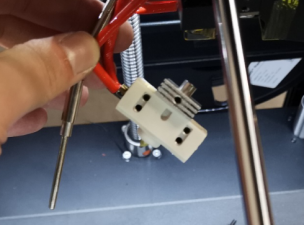

Vom Heizblock müssen Sie den Heizerstab und die Thermoelementdrähte entfernen, um das "Hotend" vollständig zu entfernen.
Überprüfung des Austausch-"Hotend"

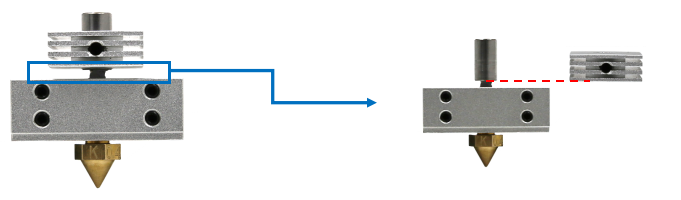

17. Es ist wichtig, das "Hotend" vollständig auszutauschen und sicherzustellen, dass das neue "Hotend" richtig
eingestellt ist. Der Boden des Kühlkörpers sollte bündig mit dem Boden des größeren Zylinders abschließen.
Beachten Sie, dass, wenn der Kühlkörper falsch positioniert ist, auf den Artikel "Pro 2 - Düse Wechseln" verwiesen werden sollte, um zusätzliche Anweisungen zu erhalten.
Verkabelungsprozess
19. Setzen Sie den Heizerstab (Rotes Kabel) in das untere Loch des Heizblocks ein.
Beachten Sie, dass beim Einsetzen dieser, bis er auf der anderen Seite des Heizblocks herauskommt und sichern Sie ihn mit den zwei Madenschrauben.
Setzen Sie das silberne Thermoelement in das obere Loch des Heizblocks ein.
Sichern Sie es mit den zwei Madenschrauben.
Installation des Hotends
23. Setzen Sie das "Hotend" ein und schieben Sie es ganz nach oben in den "Extruder". Beachten Sie, dass der Kühlkörper den Kragen des Rohrs berühren sollte.
Stellen Sie sicher, dass es fest genug ist, um es durch Anziehen der Befestigungsschraube zu sichern.
Wenn Sie mehrere "Hotends" ersetzen möchten, wiederholen Sie die Schritte 13-24 mit dem zweiten "Hotend", bevor Sie mit den Ausrichtungsverfahren fortfahren.
