Raise3D Drucker werden ab Werk mit einem kalibrierten Druckbett geliefert. Falls jedoch eine Nachjustierung erforderlich sein sollte, bietet diese Anleitung Hilfestellung.



Prüfen Sie zunächst immer über die Option "Bed Leveling", ob eine manuelle Anpassung notwendig ist. Liegt die angezeigte Grafik im "GRÜNEN BEREICH" und weist keine Abweichung größer +/-0,25mm auf, belassen Sie das Druckbett unverändert.


Sollten jedoch mehrere Bereiche außerhalb dieser Toleranz liegen, folgen Sie bitte den nachstehenden Schritten dieser Anleitung.


Download-Version


Wie nivelliert man das Druckbett?


Werkzeug: ① 2 mm Inbusschlüssel



Schritte:

  1. Schalten Sie den Drucker aus.

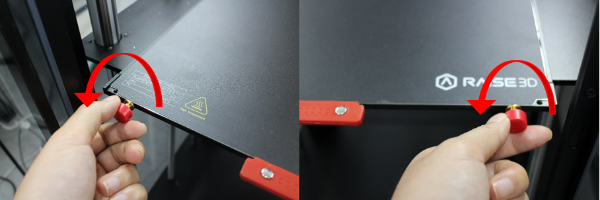

  2. Lösen Sie die 2 Rändelschrauben, die die Bauplatte sichern, indem Sie sie gegen den Uhrzeigersinn drehen

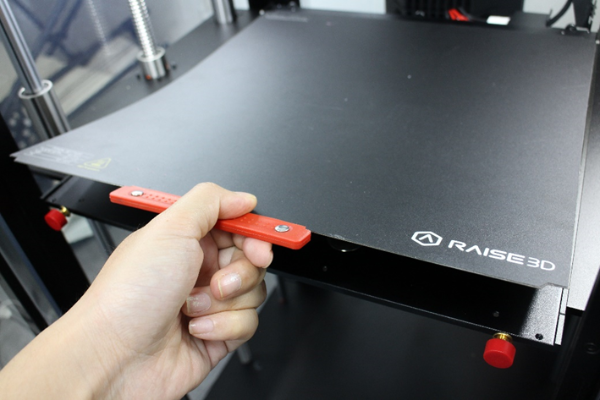

  3. Halten Sie den roten Schutzgriff fest und heben Sie die Bauplatte leicht an. Entfernen Sie dann die Bauplatte aus dem Drucker und legen Sie sie auf eine flache Arbeitsfläche.

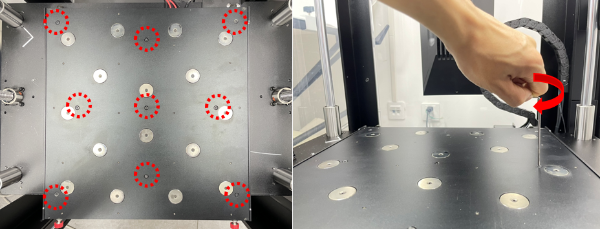

  4. Es gibt 9 Sicherungsschrauben auf dem Druckbett. Ziehen Sie die 9 Schrauben mit einem 2 mm Inbusschlüssel im Uhrzeigersinn fest, um das Druckbett zu fixieren.


  5. Setzen Sie die Bauplatte zurück in den Drucker.

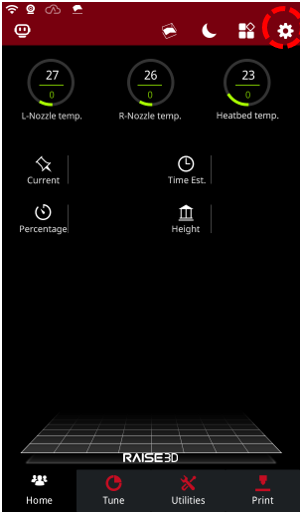

  6. Schalten Sie den Drucker ein und klicken Sie auf das "Settings" Symbol in der oberen linken Ecke.

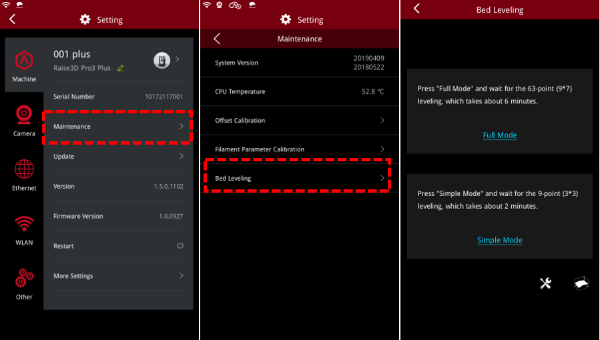

  7. Klicken Sie auf „Maintenance“ und wählen Sie „Bed Leveling“. Sie gelangen in das Bed Leveling Interface.

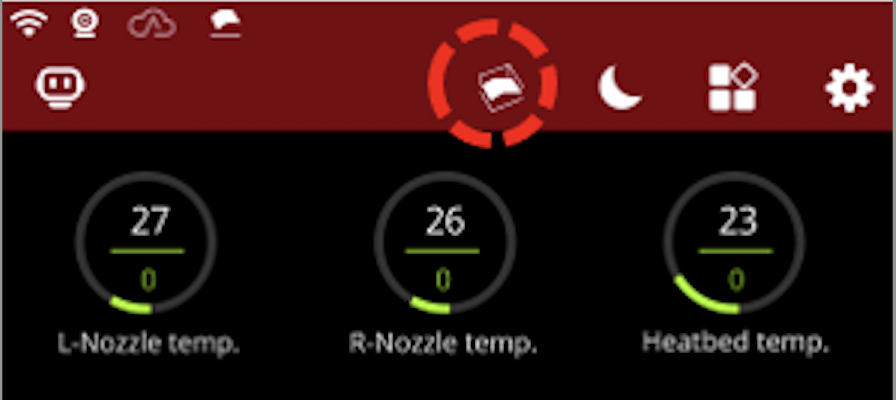

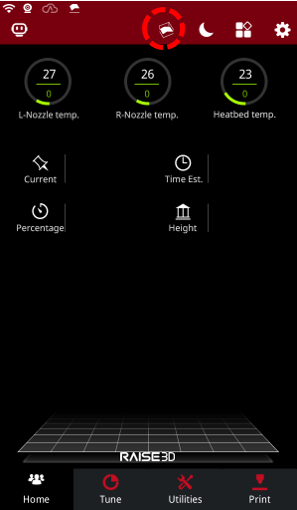

Hinweis: Sie können auch das „Click to view a larger image“ Icon in der Menüleiste der Startseite klicken, um schnell in das Bed Leveling Interface zu gelangen.

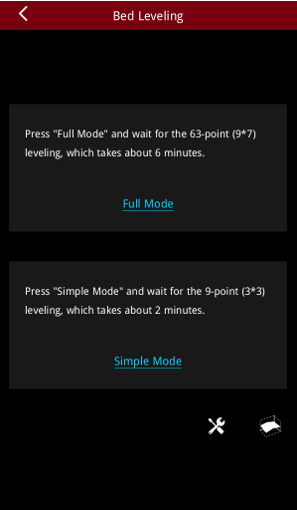

  1. Die Pro3 Serie Drucker bieten 2 Nivelliermodi: "Simple Mode" und "Full Mode". Im "Simple Mode" führt der Drucker eine 9-Punkt-Nivellierung durch. Im "Full Mode" führt der Drucker eine 63-Punkt-Nivellierung durch. Bitte wählen Sie den passenden Modus.




Beispiel: Simple Mode

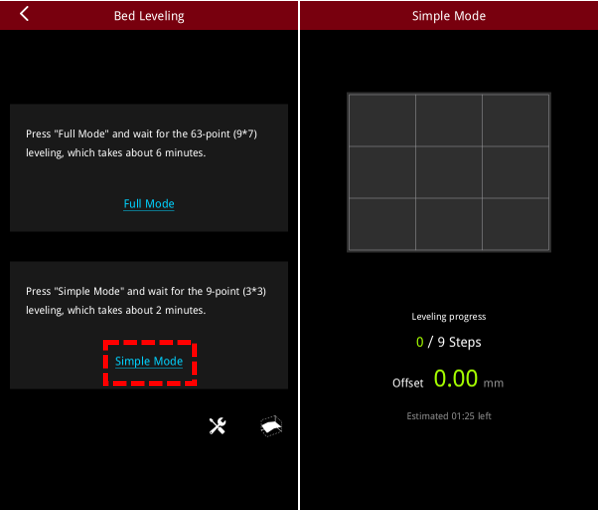

  1. Wählen Sie "Simple Mode", und der Drucker startet automatisch die 9-Punkt-Nivellierung. Der Extruder bewegt sich zu 9 Bereichen auf der Bauplatte und die Auto-Leveling-Einheit erkennt die Ebenheit dieser Bereiche.

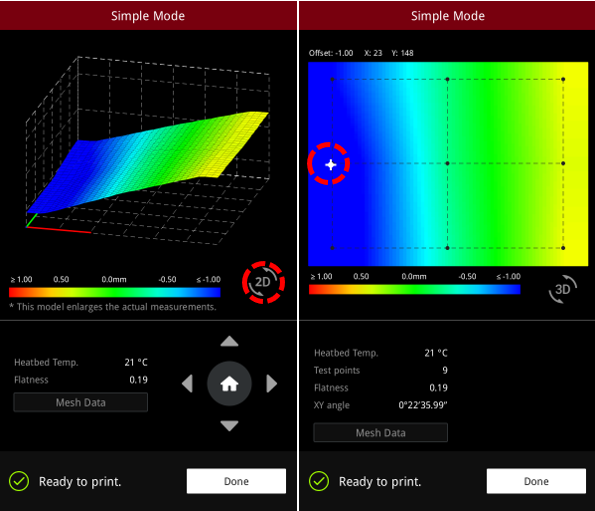

  2. Nach Abschluss der Nivellierung wird ein Visualisierungsmodell der Ebenheit auf dem Bildschirm angezeigt. Sie können zwischen 2D- und 3D-Modus wechseln, um die Ebenheit zu überprüfen. "Flatness" zeigt die Gesamtebenheit des Druckbetts an. Wenn die Ebenheit kleiner oder gleich (≤) 0,15 ist, kann der Drucker normal drucken. Ist sie größer als (>) 0,15, lesen Sie weiter, um das Druckbett zu nivellieren.


  3. Wechseln Sie in den 2D-Modus. Der grüne Bereich zeigt an, dass die entsprechende Position auf dem Bett am nächsten zur horizontalen Ebene liegt. Der gelbe Bereich zeigt an, dass die entsprechende Position höher als die horizontale Ebene ist, und der blaue Bereich zeigt, dass die entsprechende Position niedriger als die horizontale Ebene ist. Klicken Sie auf den Punkt im Bericht, um den Offset-Wert in der oberen linken Ecke des Bildschirms anzuzeigen.

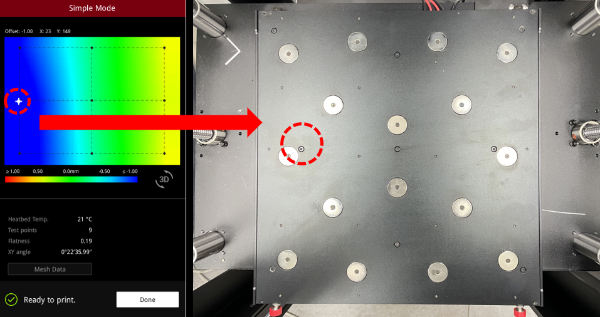

  4. Beispiel: Der blaue Bereich im Bild zeigt, dass dieser Bereich niedriger als die horizontale Ebene ist. Der Offset-Wert am Cursor beträgt -1,00, was bedeutet, dass dieser Punkt 1mm unter der horizontalen Ebene liegt. Das Bett an diesem Punkt muss angehoben werden.

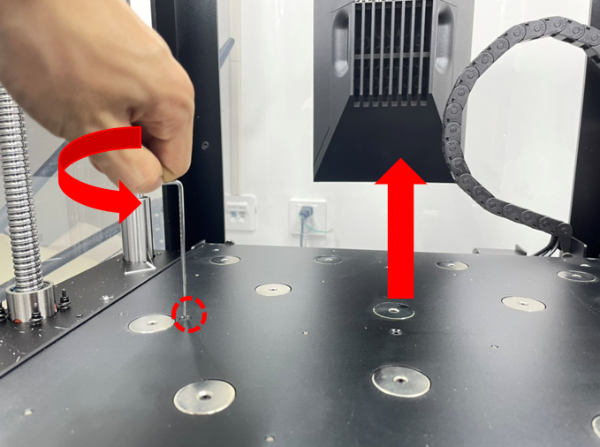

  5. Drehen Sie die Schraube an diesem Punkt mit einem 2 mm Inbusschlüssel gegen den Uhrzeigersinn, um das Druckbett anzuheben. Eine volle Drehung des Schlüssels verändert die Höhe des Druckbetts um 0,5mm. Passen Sie die Höhe entsprechend dem Offset-Wert am Cursor an.

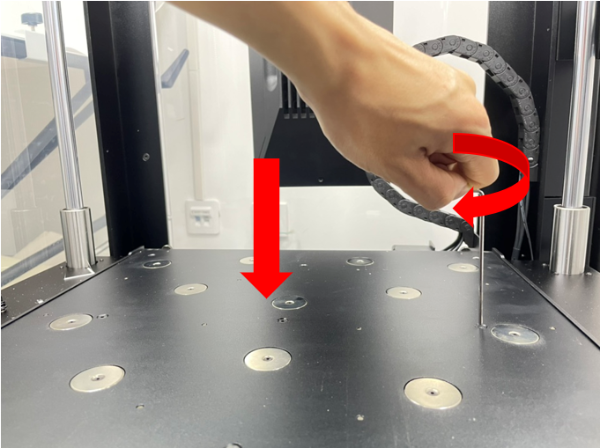

Hinweis: Drehen Sie die Schrauben im Uhrzeigersinn, senkt sich das Bett.


  1. Führen Sie die Nivellierung erneut durch. Wenn die Ebenheit des Druckbetts immer noch größer als (>) 0,15 ist, wiederholen Sie die Schritte 8 bis 13, bis die Anzeige zeigt, dass die Ebenheit zum Drucken geeignet ist.

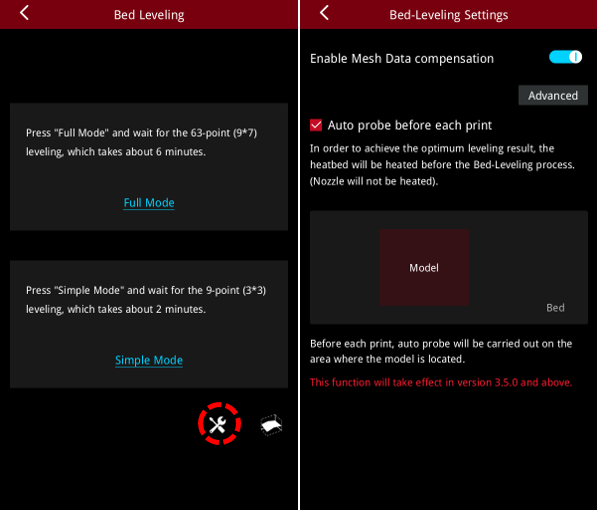

  2. Sie können das „Click to view a larger image“ Icon klicken, um in das Einstellungsinterface zu gelangen. Aktivieren Sie die Funktion "Enable Mesh Data Compensation", damit der Drucker den Offset-Wert des Druckbetts während des Druckens automatisch kompensiert und es näher an die Ebene bringt. Sie können auch „Auto probe before each print“ aktivieren, um das Bett vor jedem Druck zu nivellieren.


Hinweis: Die Funktion „Auto probe before each print“ ist ab ideaMaker 3.5.0 und höher verfügbar.

Erweiterte Einstellungen:

Unter den erweiterten Einstellungen bietet die Pro3 Serie zwei Funktionen, "Turn off leveling compensation when using Raft" und "Heat up heatbed before leveling".

a) "Turn off leveling compensation when using Raft" bedeutet, dass wenn das Modell in Ihrer .G-Code Datei ein Raft als Plattformzugabe hat, der Drucker die „Enable Mesh Data Compensation" Funktion während des Druckens deaktiviert und den Offset-Wert nicht kompensiert.

b) "Heat up heatbed before leveling" bedeutet, dass der Drucker das Druckbett vor jeder Nivellierung aufheizt. Die Heiztemperatur und -zeit hängen von dem verwendeten Filament ab.
